El rodillo es una parte esencial de la aspiradora. El robot usa esta parte para perturbar desechos incrustados en la alfombra y aspirarlos. El robot tiene a bordo diagnósticos que activan la pantalla de mantenimiento cuando algo está mal con el rodillo (Aparece una imagen de una llave inglesa en la pantalla). Si el rodilla ha sido limpiado de los desechos, estos pasos son una opción segura para arreglar otros problemas del mismo.
Dificultad:
MEDIA
Materiales:
- 1 destornillador Phillips
- Opcional: Loctite Blue
Tiempo Estimado:
5 Minutos
Instrucciones
Remover el cepillo del rodillo
-
Apague el robot con el switch localizado debajo de la esquina del compartimiento de la batería.
-
Remueva la batería.
-
Voltee el robot para que pueda accedar al rodillo (Ubicado en la parte delantera del robot).
-

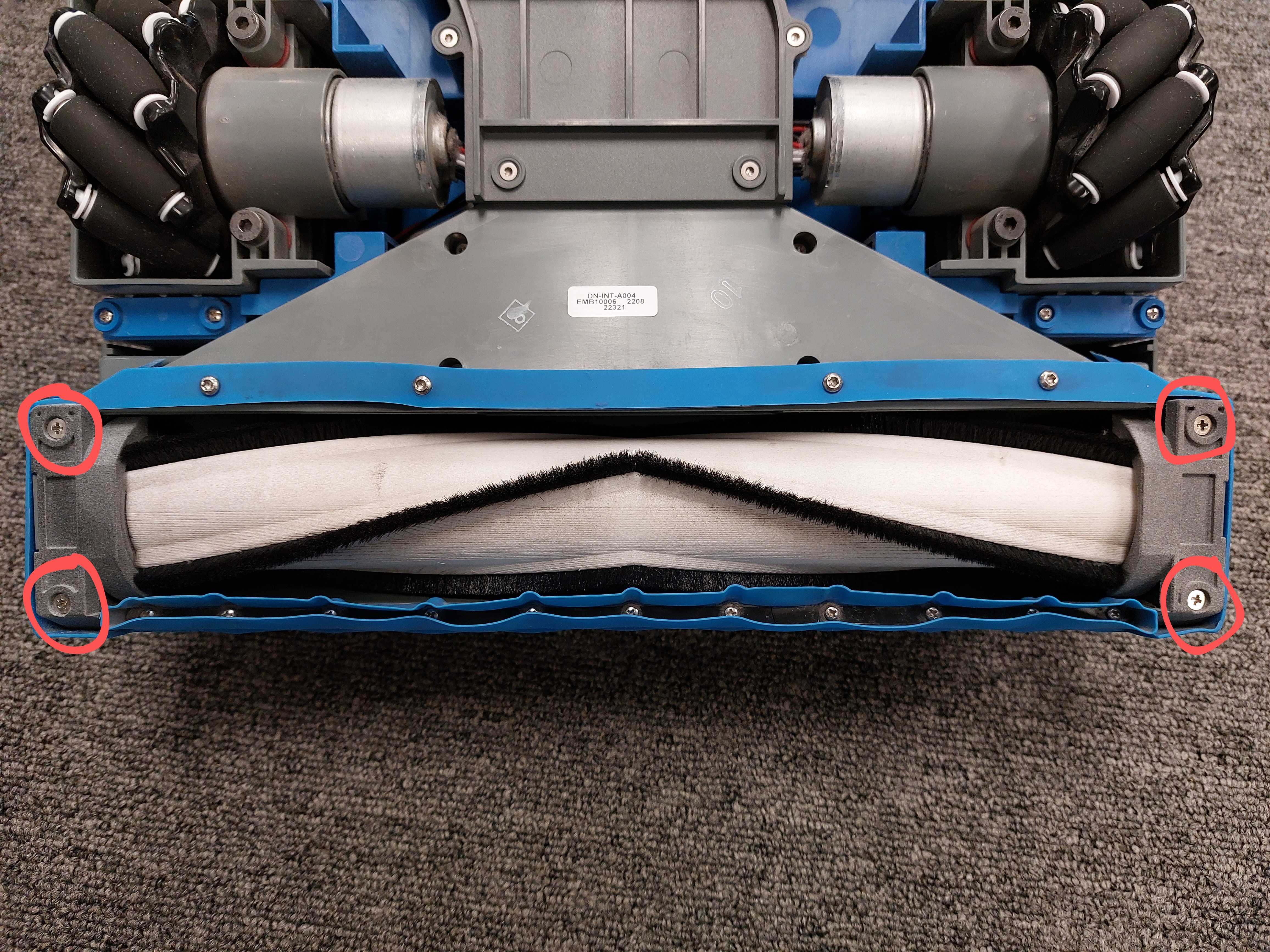

Afloje y retire los 4 tornillos con un destornillador Phillips 1. Saque los retenedores, luego deje los retenedores y los tornillos a un lado.
-

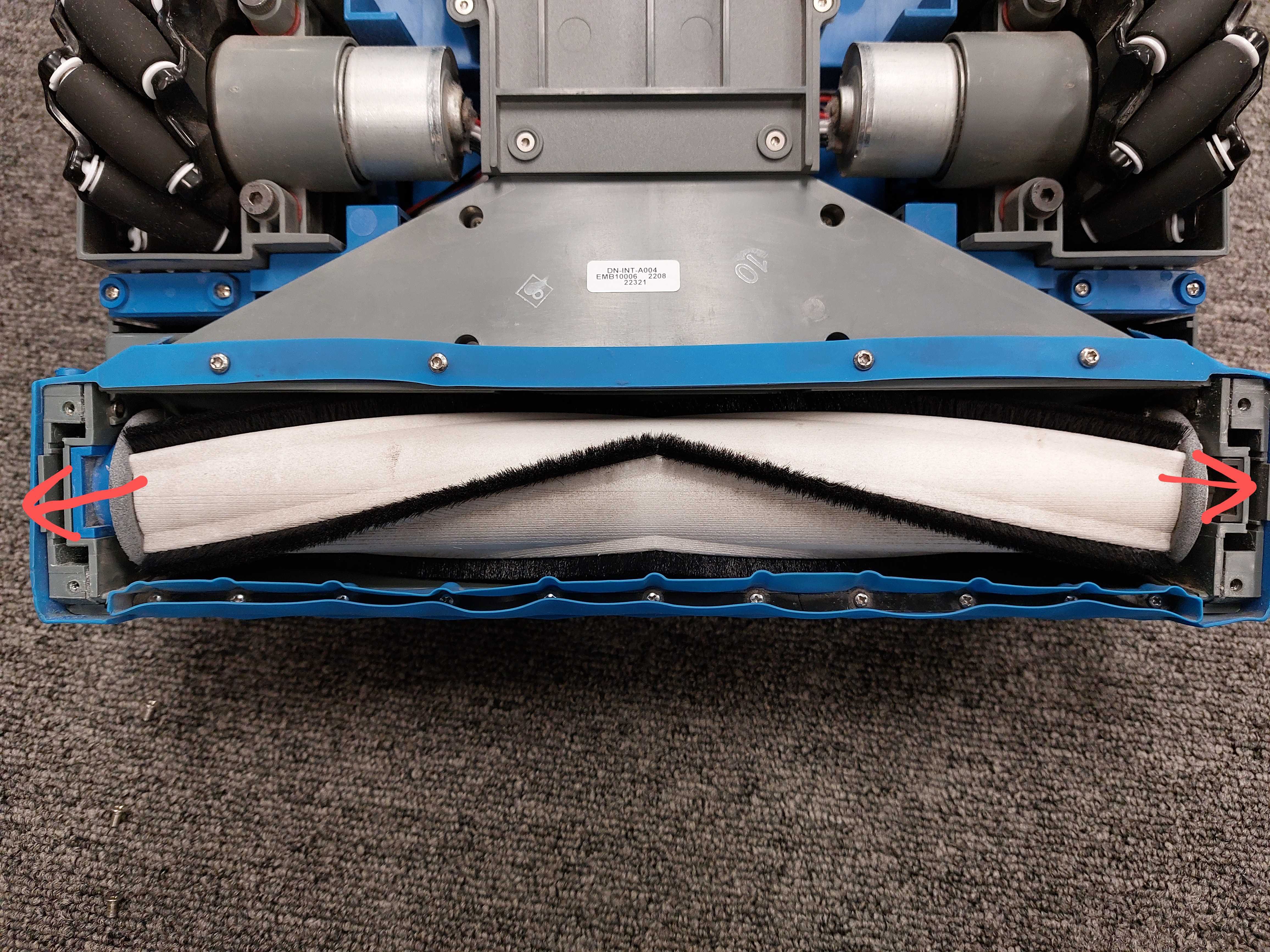

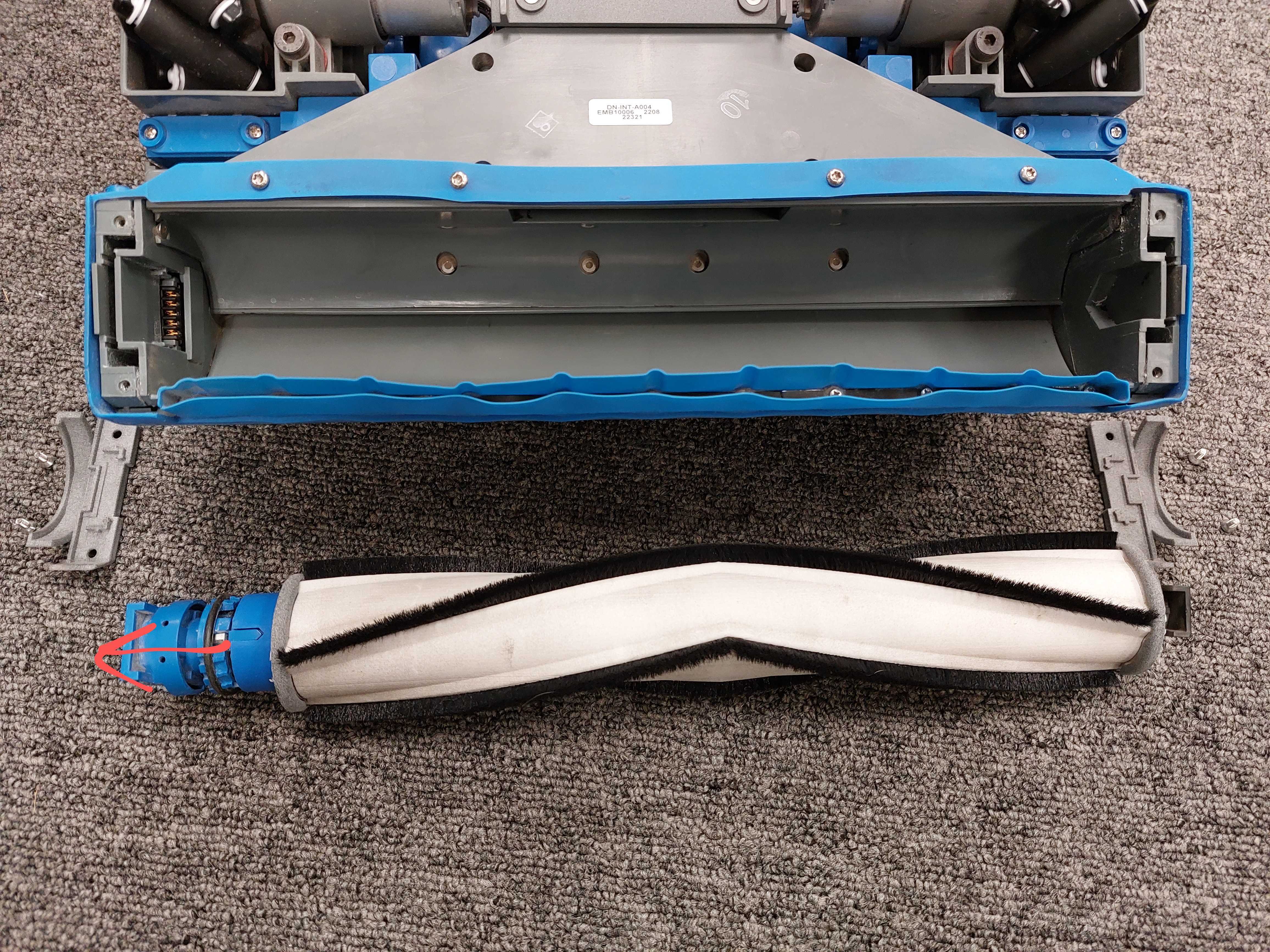

Cuidadosamente remueva el rodillo de cepillo completo de la entrada.
Precaución - Asegúrese de no dejar caer el núcleo del rodillo interno del cepillo externo mientras lo retira.
Desarmar y reajustar

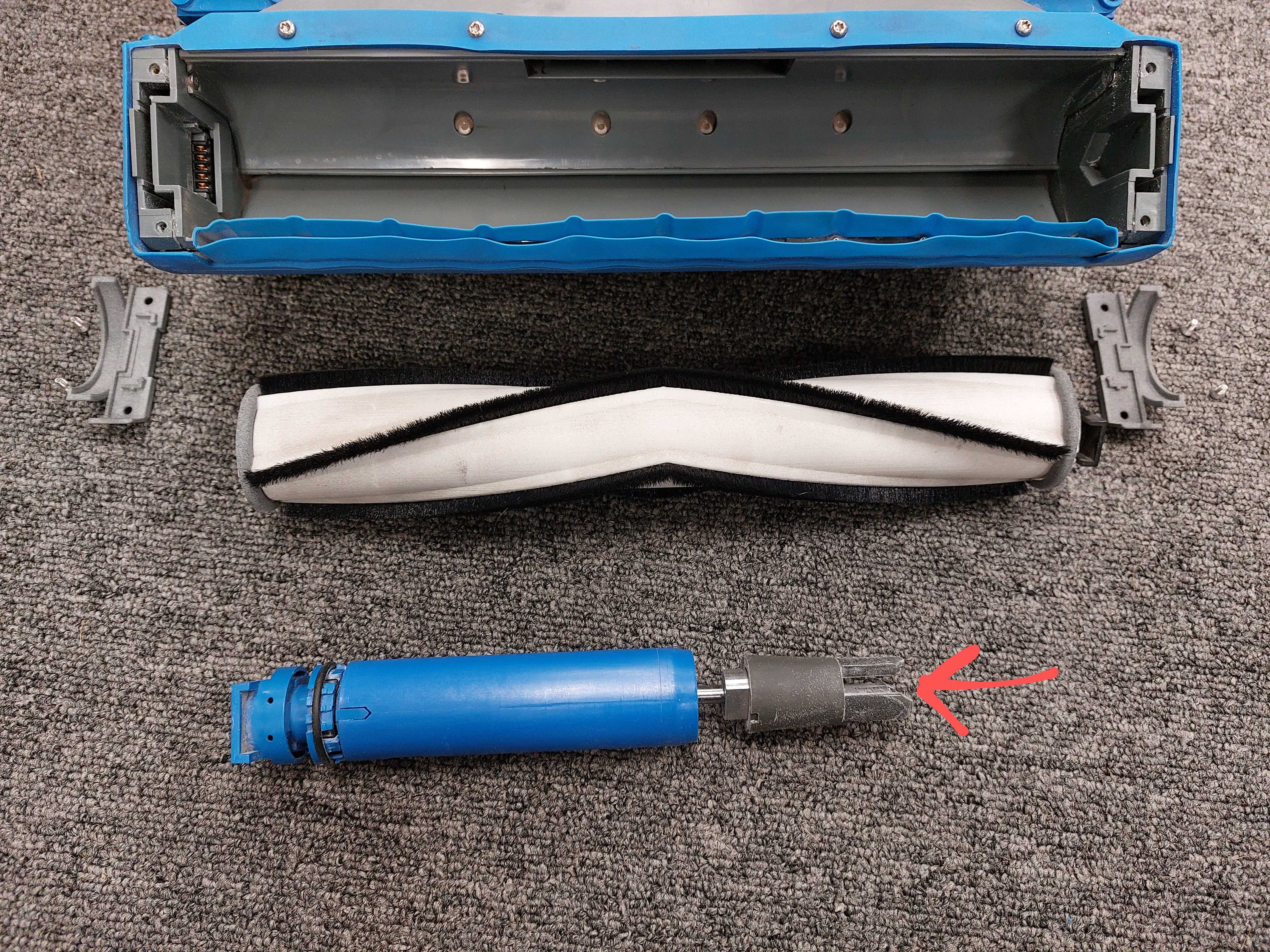

- Tire con cuidado del núcleo del rodillo desde el interior del cepillo giratorio.

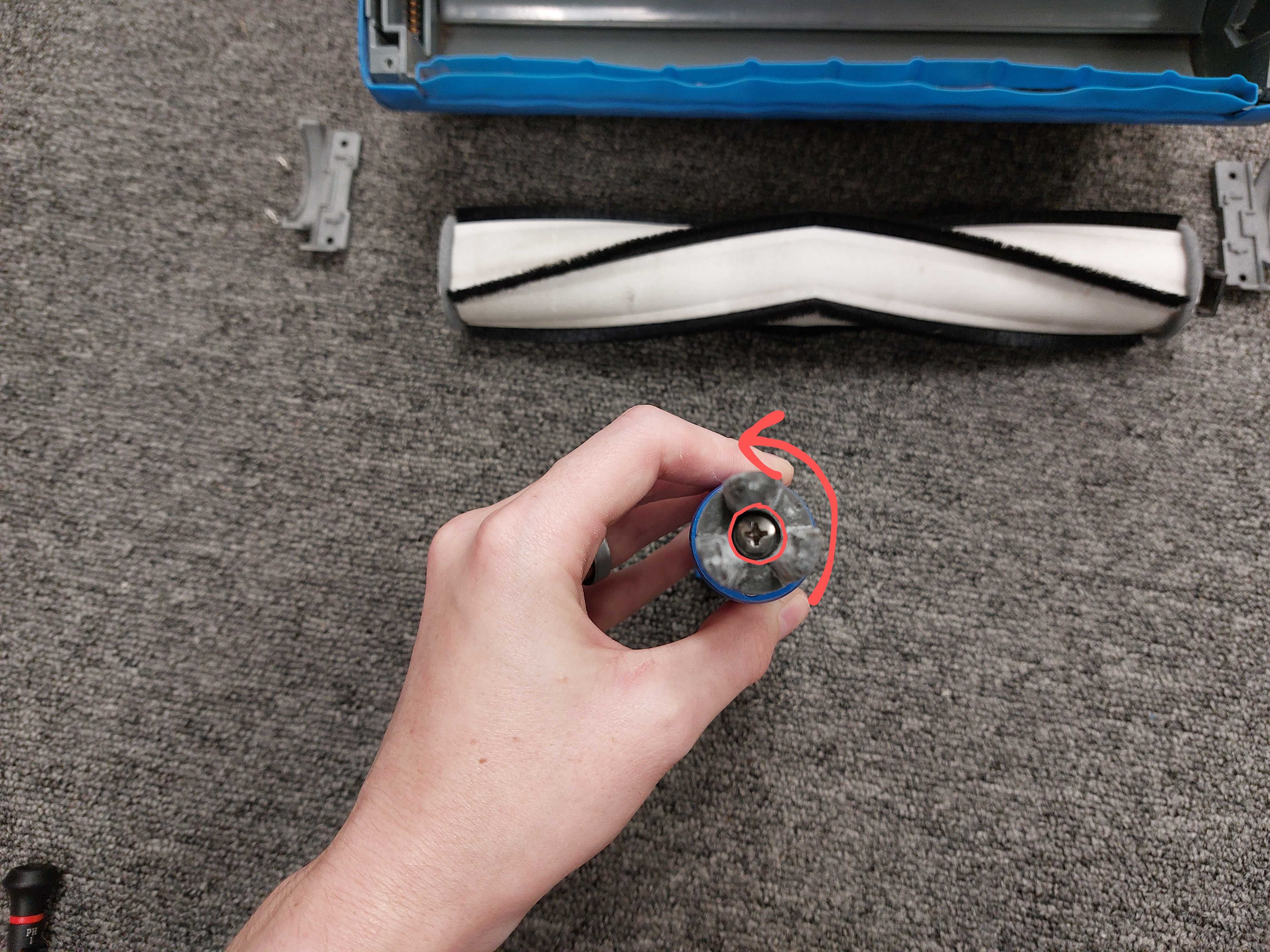

- Desenrosque el tornillo del motor (ubicado en el extremo del acoplador de araña del núcleo del rodillo). Aproximadamente media vuelta.
-
Opcional: Si tiene Loctite, remueva completamente el tornillo del acoplador de araña y aplique Loctite azul 242 a 3/4 del tornillo y vuelva a atornillarlo. De lo contrario, continúe con el siguiente paso.
Reensamblar ensamblaje del rodillo
-

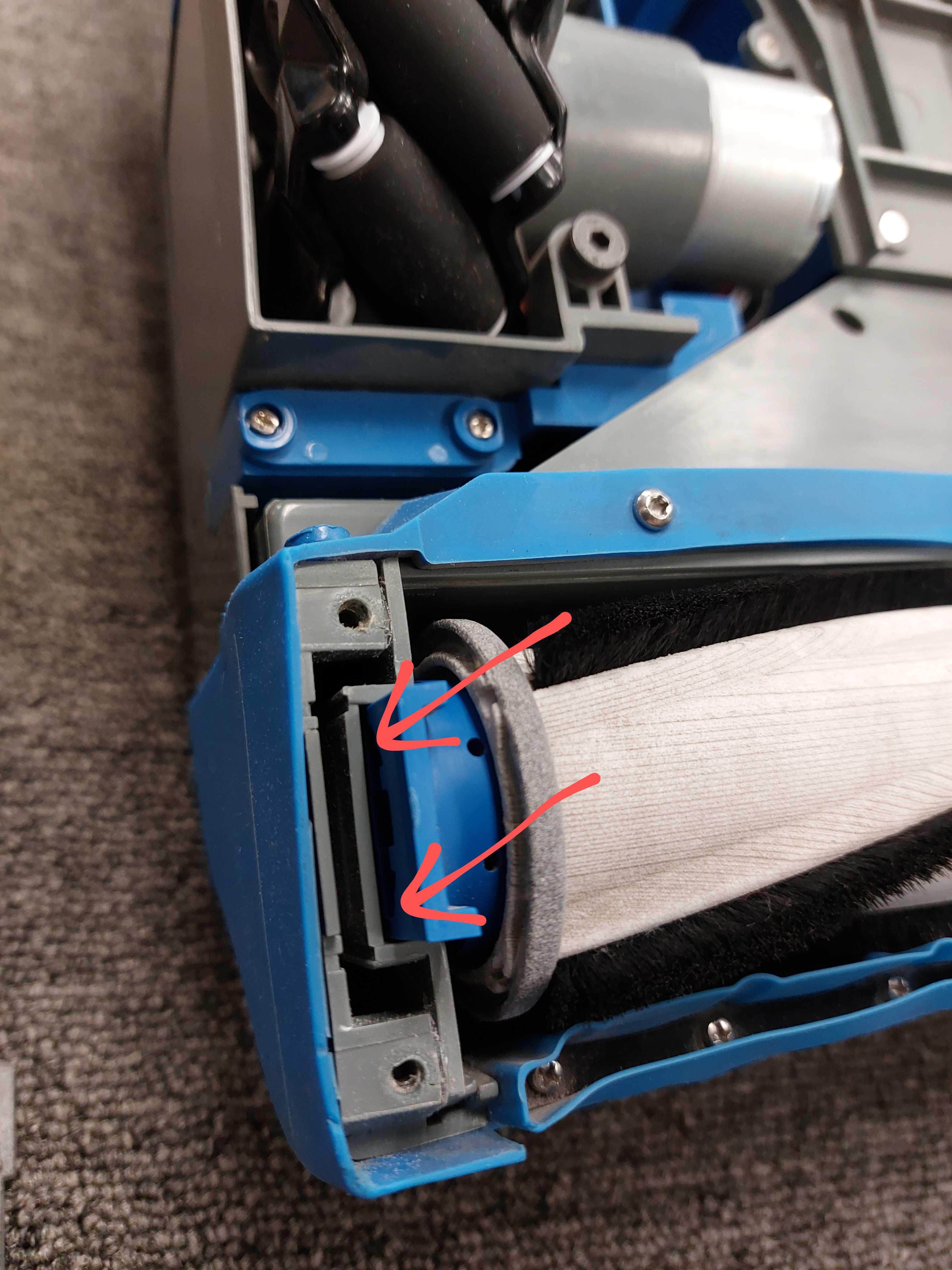

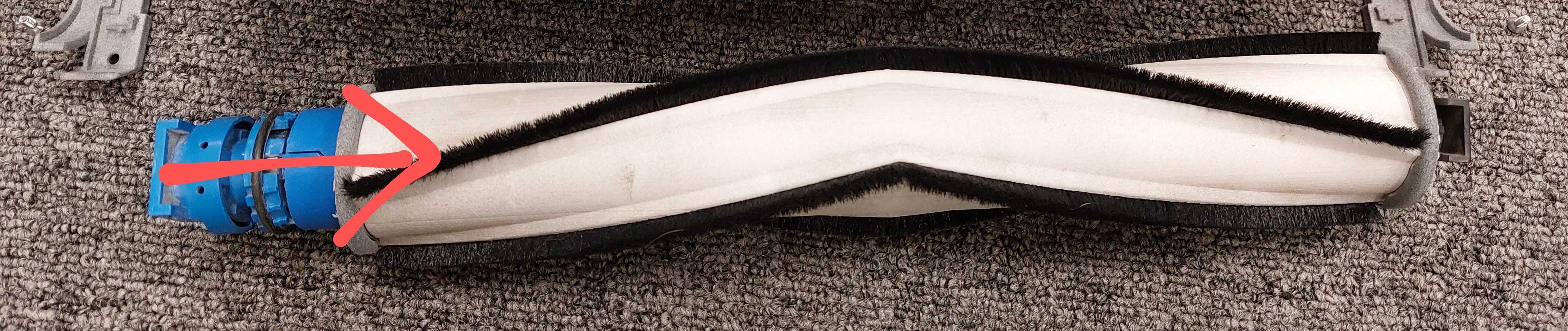

Deslice el núcleo del rodillo nuevamente dentro del cepillo giratorio. Es posible que deba torcer el ensamblaje haste que el acoplador de araña se alinee.
-
Verifique el ajuste del rodillo con el robot. Debe tener una ligera resistencia contra las paredes laterales a medida que se instala. Si este no es el caso, repita los pasos de Desarmar y reajustar hasta lograr el ajuste adecuado.
-
Vuelva a colocar los retenedores del rodillo y atorníllelos con los 4 tornillos Phillips.
-
Gire el robot y estará listo para rodar!
