Cómo cuidar el rodillo

Después de largos períodos de uso, el rodillo puede atorarse. Cuando ese sea el caso, simplemente necesita desarmarlo y eliminar cualquier residuo que esté causando el atoro. Además, el fabricante del robot recomienda limpiar el rodillo con regularidad (aproximadamente cada trimestre) para prolongar la vida útil del motor del rodillo.

Instrucciones

Quite el cepillo giratorio

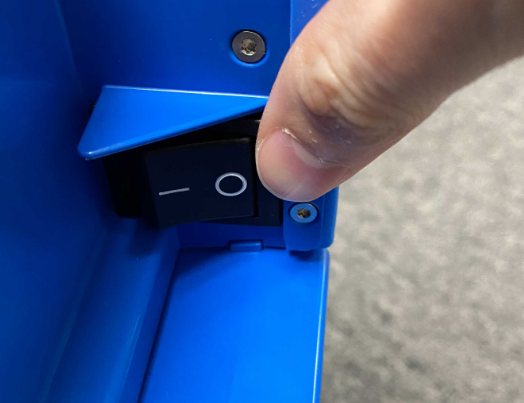

1. Apague el robot con el interruptor ubicado debajo de la esquina al lado del compartimiento de la batería.

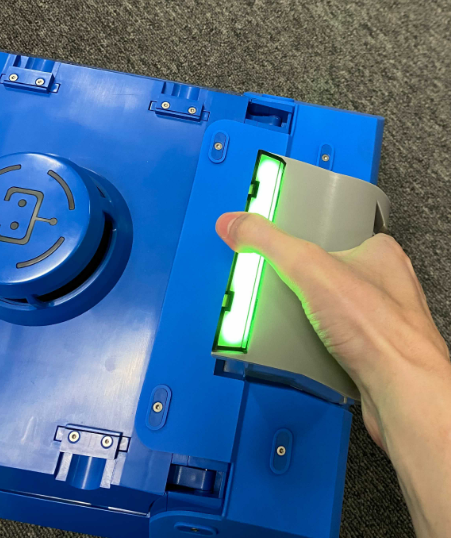

2. Quite la batería.


3. Acueste el robot sobre su lado DERECHO.

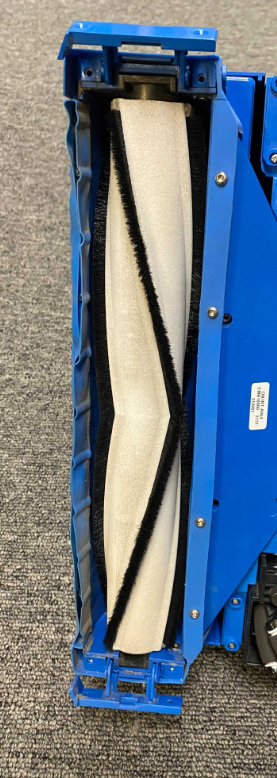

4. Localice el rodillo.


5. Afloje y saque los 4 tornillos con el desarmador Phillips 1. Deje los tornillos a un lado.


6. Deslice los retenedores de los rodillos hacia fuera y mueve los hacia un lado.
   NOTA: Los retenedores permanecerán unidos al robot.

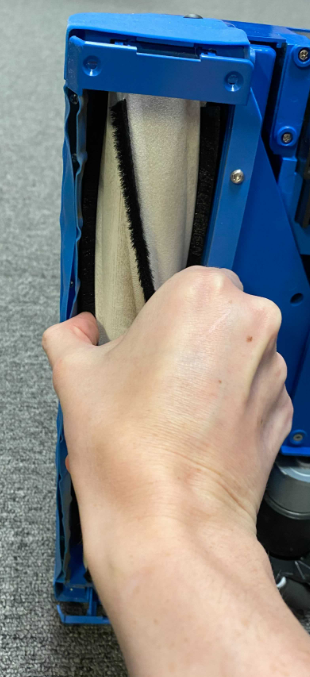

7. Retire con cuidado el rodillo de cepillo completo.
   PRECAUCIÓN: asegúrese de no dejar caer el núcleo del rodillo interno mientras que retire el ensamblaje del cepillo giratorio.


Desarme y limpie

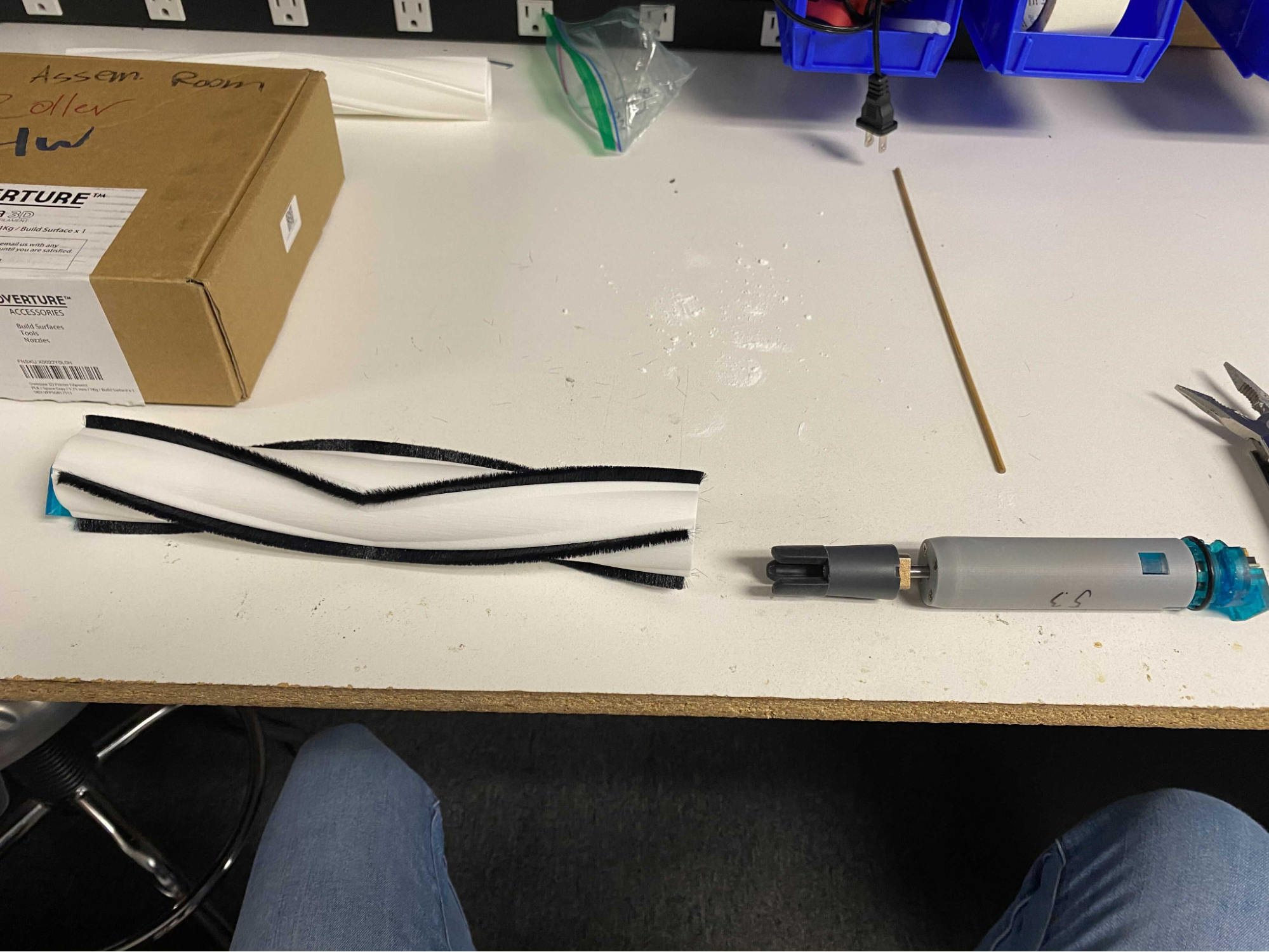

1. Saque el núcleo del rodillo interior del cepillo externo y déjelo a un lado.
2. Busque cualquier basura o pelo alrededor del exterior del cepillo externo. Quite cualquier basura visible. Corte y saque cualquier pelo que se haya enredado en el cepillo exterior.
3. Localice el cojinete en el otro extremo del cepillo externo.


4. Quite cualquier basura o pelo que se haya enredado alrededor del cojinete.

5. Revise las cerdas para ver si tienen daños o desgaste excesivo. Si las cerdas están dañadas, reemplace el cepillo externo.

6. Revise el cepillo externo para ver si tiene grietas o daños. Si el plástico está roto, reemplace el cepillo externo.

7. Deje el cepillo externo a un lado.

8. Busque cualquier basura envuelto alrededor del núcleo del rodillo. Quite cualquier basura o cabello.

9. Localice el cojinete y la junta tórica en el núcleo del rodillo interior.

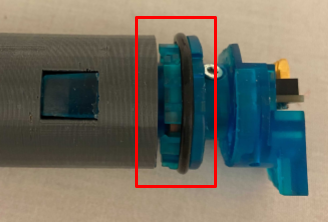

10. Asegúrese de que la junta tórica esté bien asentada en la ranura.

11. Asegúrese de que el cojinete pueda girar libremente.

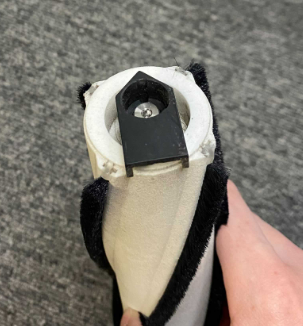

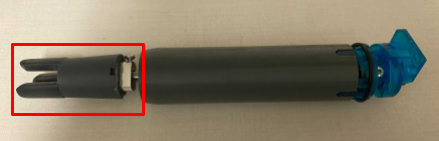

12. Localice el impulsor de goma al otro extremo del núcleo del rodillo.

13. Gírelo ligeramente para asegurarse de que el motor del rodillo aún pueda moverse.

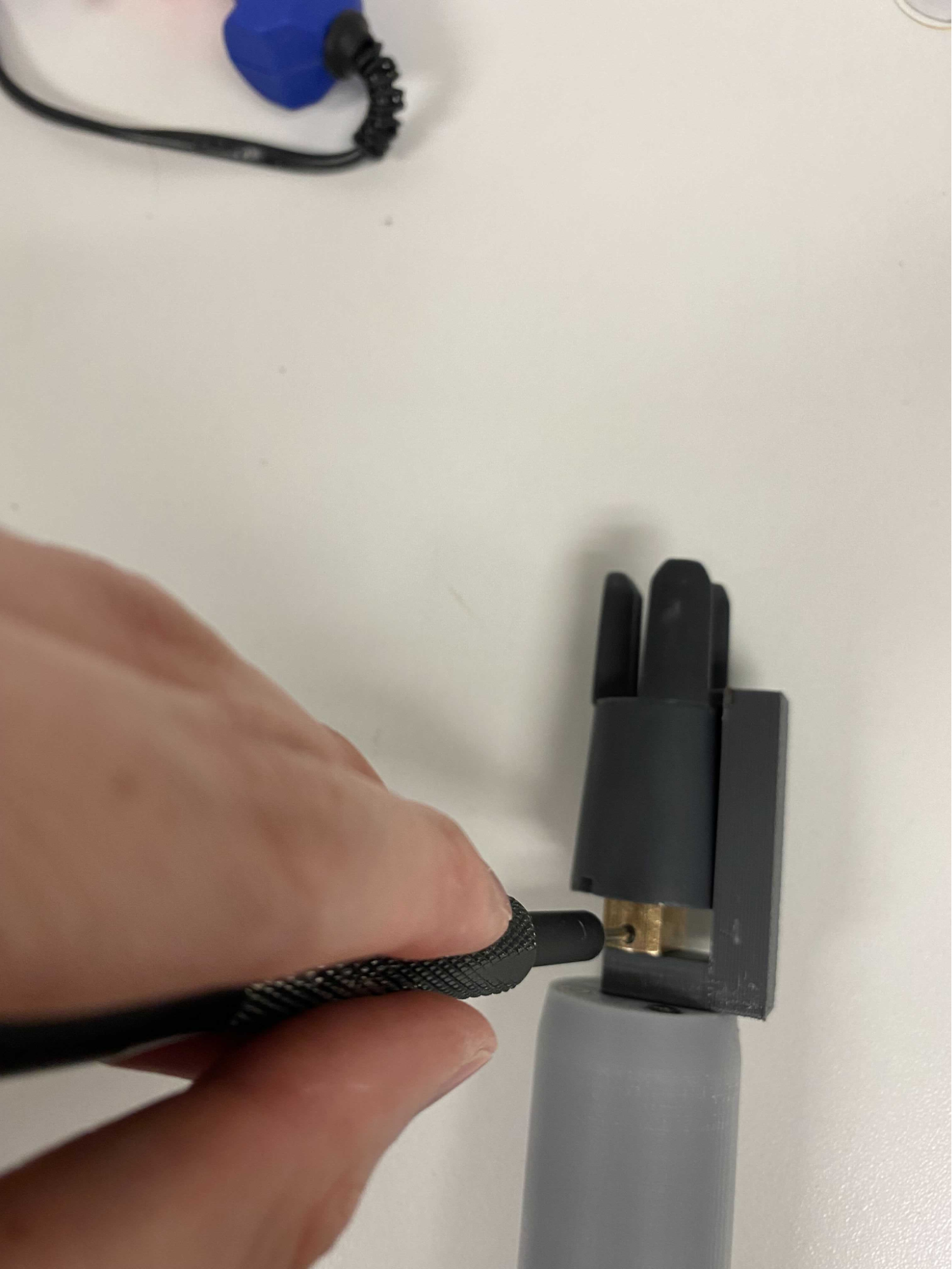

14. Asegúrese de que el tornillo de fijación en el lateral del impulsor de goma esté apretado. Si necesita volver a apretarlo, asegúrese de que el espacio coincida con la plantilla del espaciador como se muestra. Utilice un desarmador hexagonal de 1,5 mm.


Re-assemble the Brush Roller

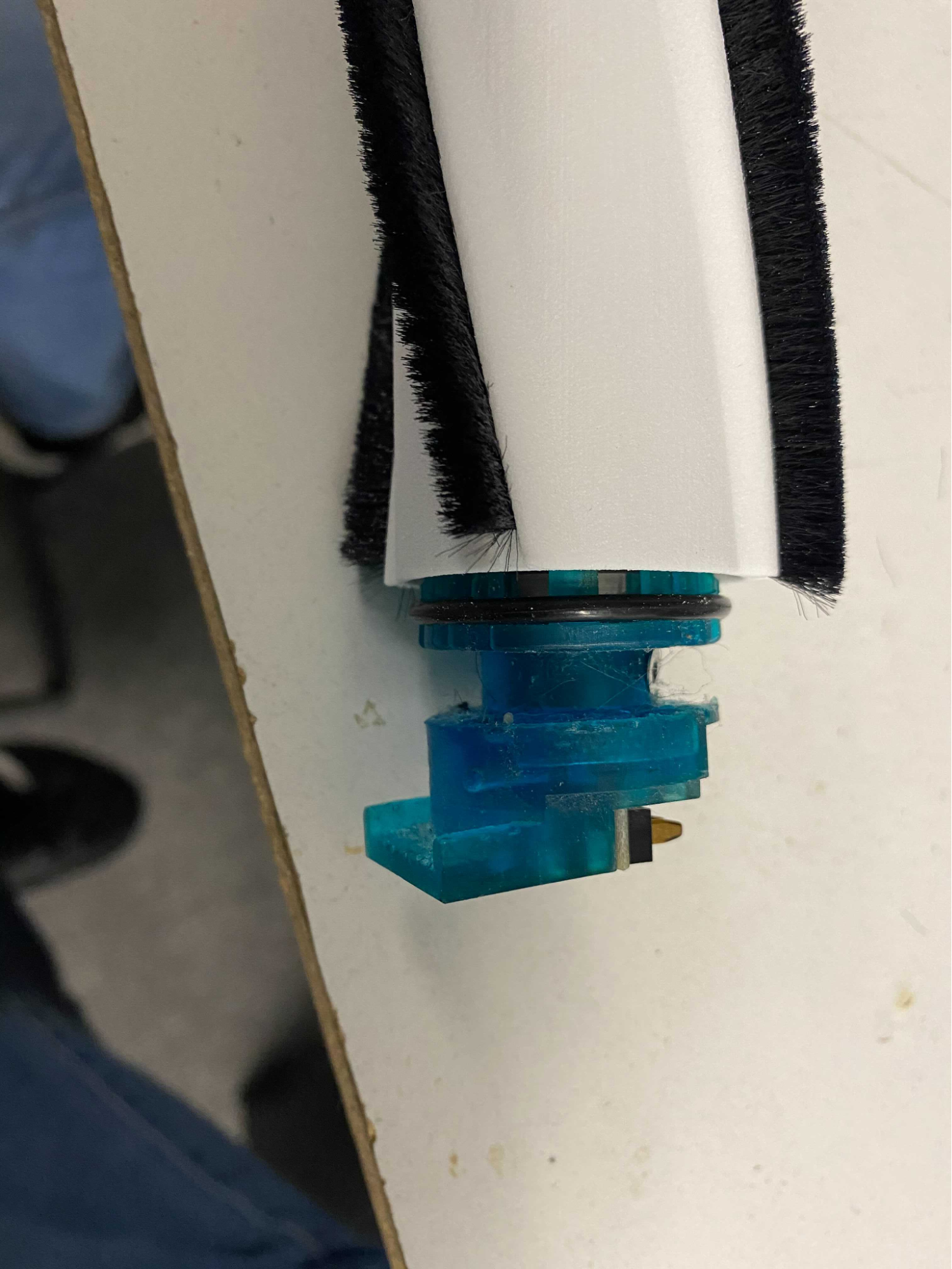

1. Inserte el núcleo del rodillo interno nuevamente dentro del cepillo externo. Asegúrese de que el impulsor de goma esté correctamente alineado con la geometría del interior del rodillo mientras lo inserta. Tenga cuidado al insertar la junta tórica para asegurarse de que no se desplace.

2. Inserte el rodillo de cepillo completo en el robot. Asegúrese de que los controles deslizantes de ambos lados estén alineados.

3. Gire y deslice los retenedores de rodillos hacia la entrada.

4. Apriete los 4 tornillos con un desarmador Phillips 1.

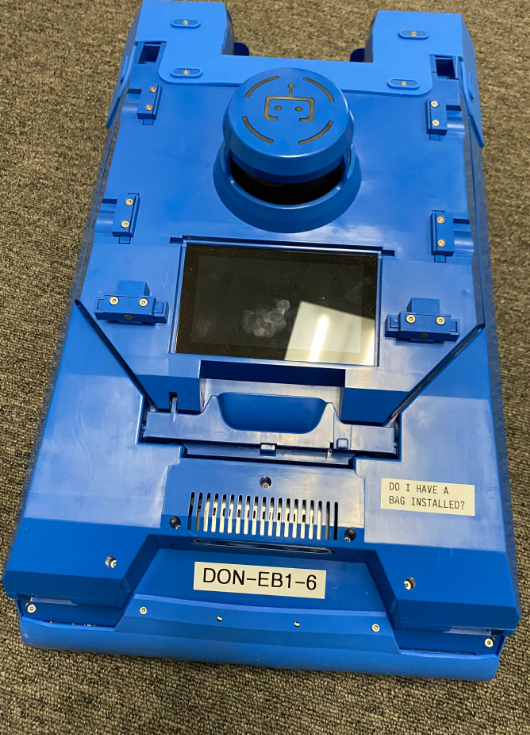

5. Vuelva a poner el robot en el suelo.
